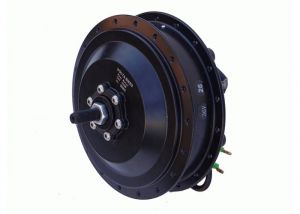

Переднее мотор колесо 48v/500w

Оценить
Артикул:  МК48/500F-P

Поделитесь ссылкой на "Переднее мотор колесо 48v/500w" с друзьями:

Подробное описание и характеристики "Переднее мотор колесо 48v/500w":

Технические характеристики

Технические характеристики

Номинальное рабочее напряжение 48 В
Номинальная мощность 500 Вт
Максимальная мощность 810 Вт
Максимальный крутящий момент 37 Н.м.
Вес 3.9 кг*
Максимальная скорость электровелосипеда, оборудованного этим мотор колесом 48-50 км/ч
Электродвигатель Вентильный, 3-фазный, переменного тока (BLDC)
Схема управления

Контроллером с обратной связью от трех датчиков Холла

* без учета спиц и обода

Примечание: максимальная скорость может изменяться в зависимости от диаметра обода колеса, напряжения и мощности контроллера, мощности аккумуляторной батареи, нагрузки, условий движения.

Описание

В этой модели вентильный электродвигатель номинальной мощностью 500 Вт, с номинальным напряжением 48 В, скомпонован в одном корпусе с понижающим редуктором планетарного типа, увеличенного диаметра и повышенной прочности, для продолжительной работы с высокими нагрузками. Такая конструкция позволяет получить минимальные размеры и вес агрегата в сочетании с отличными тяговыми характеристиками при сохранении высоких показателей экономичности и эффективности.

Редукторное мотор колесо 48v/500w, рассчитано под наиболее распространённые 36-спицевые обода диаметром от 16 до 28”. Мотор колесо имеет прочный и легкий корпус. Узлы и детали мотор-колеса не нуждаются в смазке и регулировке в течении всего периода эксплуатации. Низкая собственная масса и автоматически отключаемый при движении накатом редуктор, позволяют комбинировать использование мускульной силы и электрической тяги, используя мотор колесо в трёх режимах:

- движение на электрической тяге

- движение с помощью педалей

- комбинированный режим: мотор колеса + педали

Посадочные размеры:

Длина и диаметр резьбы на оси 157 мм; М12

Длина резьбовой части -

- Слева по ходу движения: 22 мм

- Справа по ходу движения: 39 мм

Посадочная ширина мотор колеса: 95 мм (для передних вилок 100 мм)

Длина соединительного кабеля (в комплекте) для подключения контроллера: 1500 мм

Спецификация:

Электродвигатель: 3-х фазный, переменного тока, на постоянных неодимовых магнитах (ВLDC)

Угол фазы: 120 градусов

Максимальный КПД: 87.4%

Предусмотрено крепление тормозного диска (в комплект не входит)

Рекомендуется использовать с ободами 16”…28”

Рекомендуемая толщина спиц: 2.4 – 2.8 мм

Материал корпуса: алюминиевый сплав

Диапазон эксплуатационных температур: -25…+45 С°

Максимальная скорость вращения на холостом ходу с контроллером 48v600w ТМ Volta bikes: 513 об/мин

Максимальная скорость вращения на холостом ходу с контроллером 60v500w ТМ Volta bikes: 638 об/мин

Максимальный диаметр мотор колеса (с фланцами для установки спиц): 179 мм

Диаметр мотор колеса по центрам отверстий для спиц: 169 мм

- Для работы мотор колеса требуется его подключение к контроллеру Volta 48 v 500 w

- Допускается использование контроллеров и аккумуляторной батареи с номинальным напряжением 60v. При этом скорость мотор колеса – увеличится.

Внимание! Нежелательно вращать электродвигатель мотор колеса через редуктор - в обратную сторону (против хода движения). Если в этом есть необходимость, - например, немного откатить электровелосипед назад, -то следует это делать без рывков, с небольшой скоростью и на небольшое расстояние.

Внимание! С этим мотор колесом нужно обязательно использовать универсальный усилитель вилки УВ-500

Комплектация

1. Мотор-колесо 48/500 с кабелем для подключения к контроллеру

2. Комплект гаек и шайб для установки в вилке велосипеда

3. Винты крепления тормозного диска – 6 шт.

4. Инструкция по монтажу и эксплуатации на русском языке – 1 шт.

5. Гарантийный талон – 1 шт.

Гарантия

Гарантия 1 год без ограничения пробега

Расширенная гарантия- до 3-х лет.
