Контроллер Volta 48V/2000W элит скутерный

Поделитесь ссылкой на "Контроллер Volta 48V/2000W элит скутерный" с друзьями:

КОНТРОЛЛЕР предназначен для регулирования скорости безредукторных, мотор колёс, имеющих номинальное напряжение 60 вольт и в кратковременных режимах реализует мощность мотор колеса до 3 киловатт. Рекомендуется для использования с мотор колёсами 60v / 2000 w. По сравнению со стандартным контроллером имеет дополнительные функции и увеличенную максимальную скорость.

- Номинальное рабочее напряжение: 60 v

- Максимальное рабочее напряжение 84 v

- Минимальное напряжение (отсечка аккумулятора с целью сохранения его ресурса) 52.5 v +/- 0.5 v

- Управляющее напряжение: 1 – 4.2v

- Максимальный ток: 60 А

- Номинальная мощность: 2000 w

- Максимальная мощность: 3600 w

- Три ступени скорости: 40% от максимальной / максимальная/ 115% от максимальной

- Круиз контроль (фиксация любой желаемой скорости)

- Максимальная скорость мотор колеса оборудованного этим контроллером:  около 65 км/час (может изменяться, в зависимости от диаметра обода)

- Функция рекуперации энергии

- Допустимый диапазон температур окружающей среды при эксплуатации : -25 градусов Цельсия / +45 градусов Цельсия.

- Размеры контролера: 230 х 132 х 60 мм

- Вес контроллера: 1550 г.

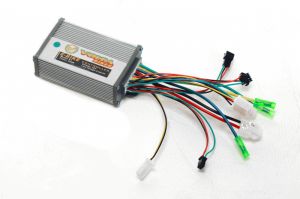

На фото слева­направо:
1. Подключение датчиков управления мотор колесом
2. Подключение одной из ручек тормоза (любой)
3. Подключение велокомпьютера
4. Подключение второй ручки тормоза (любой)
5. Подключение ручки газа
6. Подключение питания контроллера от аккумулятора
7. Подключение системы PAS
8. Подключение кнопки ограничения скорости
9. Подключение силовых проводов мотор колеса

Примечания:
­ Если ручки тормозов не подключены, это не влияет на работу мотор колеса, но отключаться в этом случае,
оно будет только при сбросе газа
­ Отсутствие велокомпьютера не влияет на работоспособность комплекта. Если велокомпьютер не
установлен, то провод зелёного цвета, выходящий отдельно из жгута проводов от ручек газа типов Z­2, Z­3,
Z­8 следует вынуть из фишки и соединить с красным проводом разъёма №3 на контроллере. Это даст
возможность следить за уровнем заряда аккумуляторов на индикаторе ручки газа.
­ В разъёме №6, более тонкий провод красного цвета предназначен для подключения к замку зажигания.
Если замок зажигания не используется, этот провод следует соединить с более толстым проводом красного
цвета (соединить оба красных провода в разъёме №6)
­ Если система PAS не подключена, это не влияет на работу комплекта
­ Если кнопка ограничения скорости не устанавливается, на контроллерах серии «стандарт», разъём №8,
можно реализовать один из двух вариантов скорости: с ограничением – при разомкнутых проводах белого
цвета в разъёме №8; без ограничения – при соединённых проводах белого цвета в разъёме №8.
­ Силовые провода мотор колеса должны подключаться к проводам и изоляцией такого же цвета на
контроллере.
