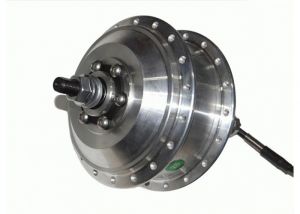

Мотор колесо 36 вольт 250 ватт редукторное заднее

Оценить
Артикул:  EVTNМК36/350R-PQ100

Поделитесь ссылкой на "Мотор колесо 36 вольт 250 ватт редукторное заднее" с друзьями:

Подробное описание и характеристики "Мотор колесо 36 вольт 250 ватт редукторное заднее":

Мотор колесо 36 вольт 250 ватт самой современной конструкции, редукторное, безщёточное, на постоянных неодимовых магнитах, с датчиками Холла. Предназначено для установки в стандартную заднюю вилку велосипеда (100 мм), а также может использоваться в  других видах транспорта. Приобретать  это мотор колесо лучше, уже заспицованным  в двойной усиленный велосипедный обод необходимого вам диаметра: 16-28”.

Технические характеристики

Номинальное рабочее напряжение

36 v

Номинальная мощность

250 w

Максимальная мощность

278 w

Максимальный крутящий момент

15 Н.м.

Вес

2.6 кг*

Электродвигатель

3-фазный, переменного тока

Схема управления

Контроллером  с  обратной связью от трех датчиков Холла, установленных в мотор колесе

Максимальная скорость электровелосипеда, оборудованного этим мотор колесом,  в ободе 28``

33,5 км/ч**



*без учёта веса обода и спиц

**максимальная скорость указана без нагрузки

 *** В зависимости от размера колес, типа контроллера и нагрузки, максимальная скорость будет изменяться


Описание

В этой модели реализован  привод  от безколлекторного  вентильного трёхфазного электродвигателя номинальной мощностью 250 Вт и рабочим напряжением 36 вольт. Крутящий момент электродвигателя, через планетарный редуктор, передаётся на корпус мотор колеса, который имеет отверстия для установки спиц (ось мотор колеса при работе фиксируется в вилке велосипеда, или другого транспорта). Такая конструкция позволяет получить  отличные тяговые характеристики при компактных габаритах и небольшом весе. Новейшая конструкция обеспечивает высокие показатели экономичности и эффективности.

Редукторное мотор-колесо   мощностью 250 ватт, рассчитано  под  наиболее распространённые 36-спицевые обода диаметром  от 12 до 29”. Мотор-колесо  имеет  прочный  и легкий  корпус. Узлы и детали мотор-колеса не нуждаются в смазке и регулировке в течении всего периода эксплуатации.

Посадочные размеры:

Длина и диаметр оси: 150 мм; М14

- Слева по ходу движения: 35 мм

- Справа по ходу движения: 35 мм

Посадочная ширина  вилки: 100 мм

Длина  кабеля для подключения контроллера: 1,5 м



Спецификация:

Электродвигатель: 3-х фазный, переменного тока, на постоянных неодимовых магнитах

Угол фазы: 120°

Максимальный КПД: 87.4 %

Материал корпуса мотор колеса:  сплав алюминия

Имеется крепление для дискового тормоза (дисковый тормоз не входит в комплектацию и приобретается отдельно)

Цвет мотор колеса: серебристый

Диаметр используемых спиц: 12G (2.68mm) – 13G (2.32mm)

Диапазон эксплуатационных температур: -25…+45 С°

Максимальная скорость вращения на холостом ходу:  250 об/мин*

Обратите внимание: предлагаемое мотор колесо может иметь модификации с разной максимальной скоростью на холостом ходу. Доступные варианты максимальной скорости, пожалуйста, уточняйте у менеджера.

Максимальный диаметр мотор колеса (с фланцами для установки спиц): 140 мм

Диаметр мотор колеса по центрам отверстий для спиц: 128 мм

_______

 * С использованием рекомендуемого контроллера

*Для работы мотор колеса требуется его подключение к контроллеру Volta 36 v 250 w или контроллеру Volta36v350w*

При установке на переднюю вилку велосипеда рекомендуется использовать УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ ВИЛКИ

Внимание! Нежелательно вращать электродвигатель мотор колеса через редуктор - в обратную сторону (против хода движения). Если в этом есть  необходимость, - например, немного откатить электровелосипед назад, -то следует это делать без рывков, с небольшой скоростью и на небольшое  расстояние.

Кoмплектация

1. мотор колесо с кабелем для подключения к контроллеру

2. Винты крепления тормозного диска – 6 шт.

3. Комплект гаек и шайб для крепления на вилку велосипеда

4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ со схемой подключения  на русском языке

5. гарантийный талон



Гарантия 1 год без ограничения пробега




Сводная таблица максимальных оборотов и максимальной скорости мотор колёс ТМ Volta



Примечания: замеры проводились на мотор колёсах, укомплектованных штатными контроллерами

 *Без нагрузки, на холостом ходу. Максимальная скорость с нагрузкой, - зависит от её величины и условий эксплуатации и может изменяться в широких пределах.

**Скорость указана для мотор колёс, укомплектованных ободами всех основных размеров и  указанными в таблице покрышками. Расчетное значение максимальной скорости может незначительно отличаться в зависимости от размерности шины и напряжения аккумуляторной батареи

Если мотор колесо имеет достаточную  мощность и небольшую нагрузку, то максимальная скорость, указанная в таблице, может быть достигнута в реальных условиях.

Если мотор колесо имеет небольшую мощность   мощность и высокую нагрузку, то максимальная скорость, указанная в таблице, уменьшится пропорционально величине нагрузки.

Зависимость скорости движения от диаметра обода о оборотов мотор колеса
