Подробное описание и характеристики "Система управления WE-CB50":
Система управления Сontrol Box - устройство предназначенные для запуска-остановки ВЭС, контроля работы ВЭС, а так же для заряда аккумуляторных батарей от ветровой электростанции и/или солнечной фотоэлектрической станции, измеренеия тока, напряжения, оборотов турбины, направления скорости ветра и учет произведенной электроэнергии. В Control Box реализована встроенная программируемая функция управления иными внешними источниками или нагрузками у пользователя.
Система управления – Control Box, может иметь маркировку CB-20, CB-40, CB-50. Где числа после знака «-» обозначают максимальный ток зарядного устройства от ВЭС (ветряной электростанции). Все модели шкафов управления типа CB-XX предназначены для работы с аккумуляторной батареей с номинальным напряжением 240 VDC (200 VDC - 288 VDC).
Интерфейс управления

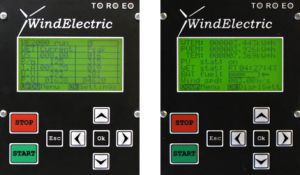

Шкаф управления WE-CB50 может быть выполнен с зеленым или синим, большим, графическим, семистрочным LCD дисплеем, отображающим не только ток и напряжение работающих источников, но и скорость ветра, скорость вращения ветровой электростанции, мгновенную мощность, выработанную мощность, максимальную мощность источников, а также мощность подключенной нагрузки (для инверторов с потреблением не более 40А).
Стандартно, в шкаф WE-CB50 включены устройства:
Устройство заряда аккумулятора 240 VDC (20 аккумуляторных батарей 12 В) от ВЭС
Устройство заряда аккумулятора 240VDC от солнечной электростанции номинальным напряжением 240VDC и током до 15 А ( по 10 фотоэлектрических панелей с напряжением 24 VDC (max 37 VDC) включенных последовательно, с максимальным током до 15 А)
Устройство остановки ВЭС
Устройство индикации (напряжение на аккумуляторе, напряжение на источнике энергии, ток зарядки аккумулятора)
Нагрузочный резистор
Технические характеристики:
- Номинальная суммарная мощность зарядного устройства 11,4 кВт
- Максимальное напряжение на выходе зарядного устройства 285 VDC
- Номинальное напряжение на аккумуляторных батарей 240 VDC
- Максимально допустимый ток заряда аккумуляторов 50, А
- Номинальный ток заряда аккумулятора 40, А
- Количество подключаемых аккумуляторов с напряжением 12 VDC 20 шт
- Допустимая емкость аккумуляторных батарей 40-1000 Ач
- Защита от К.З. и перегрева
- Автоматическая блокировка ВЭС при полном заряде аккумуляторных батарей
- Автоматическая блокировка ВЭС при штормовом ветре
- Автоматическая блокировка ВЭС при превышении допустимого тока
- Автоматическая блокировка ВЭС при превышении максимальных оборотов
- Автоматический запуск ВЭС после снижения штормового ветра
- Автоматический запуск ВЭС после остановки (запуск через 30 минут)
Производитель: WIndElectric (Украина)
Гарантия: 2 года
